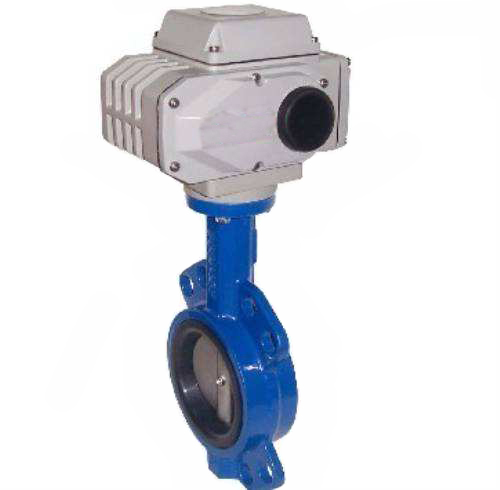

對夾式軟密封電動蝶閥
產品概述
對夾式軟密封電動蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。
產品特點
1、閥體特點
(1)本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。
(2)密封材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。
(3)橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。
(4)蝶板采用框架結構,強度高,過流面積大,流阻小。
(5)整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。
(6)本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。
(7)本閥結構獨特,操作靈活,省力,方便。
2、執行機構特點
(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用獨創的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。
技術參數
1、試驗壓力
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 |
| 密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
| 強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
2、閥體技術參數
| 公稱通徑 | DN50~1200mm | 閥座密封 | 橡膠等 |
| 公稱壓力 | PN0.6、1.0、1.6Mpa | 結構形式 | 中線對夾式 |
| 閥軸材質 | 碳素鋼、304/316/316L不銹鋼 | 適用溫度 | ≤120℃ |
| 閥體材質 | 球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 | 適用介質 | 水、氣、油品及弱腐蝕性流體 |
| 閥板材質 | 球墨鑄鐵、碳素鋼、合金鋼、不銹鋼 | 特 點 | 零泄漏、壽命長 |
3、執行機構參數
| 電 源 | AC110、220、380V/DC24 | 環境溫度 | -30°~80° |
| 輸出力矩 | 50N·M~2000N·M | 手動操作 | 附帶手柄操作 |
| 動作范圍 | 0~90°±5° | 限 位 | 電氣、機械二重限位 |
| 動作時間 | 9秒/15秒/30秒/60秒 | 防護等級 | IP-67(防爆外殼:ExdⅡ BT4) |
| 任選功能 | 開關型、無源觸點型、閥位信號反饋型、智能調節型 | 輸入信號 | 輸入信號4-20mA,1-5V,0-10V; 輸出信號:4-20mA,1-5V,0-10V |
零件材料
| 零件 | 閥體 | 蝶板 | 閥軸 | 密封圈 | 填料 |
| 材料 | WCB、QT450-10、HT200、HT250 | 2Cr13 | 丁腈耐油橡膠 | 柔性石墨 | |
規格尺寸
| 公稱通徑 DN(mm) | 外形尺寸 | 0.6MPa | 1.0MPa | 1.6MPa | |||||||
| L | H | H1 | L1 | L2 | D | Z-Фd | D | Z-Фd | D | Z-Фd | |
| 50 | 43 | 63 | 438 | 125 | 125 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 70 | 453 | 125 | 125 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 46 | 83 | 478 | 125 | 125 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 105 | 519 | 125 | 125 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 56 | 115 | 713 | 325 | 245 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 56 | 137 | 749 | 325 | 245 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 60 | 164 | 843 | 325 | 245 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
| 250 | 68 | 206 | 947 | 363 | 313 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 78 | 230 | 1013 | 363 | 313 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
| 350 | 78 | 248 | 1046 | 363 | 313 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
| 400 | 102 | 289 | 1135 | 363 | 313 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
| 450 | 114 | 320 | 1328 | 465 | 439 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
| 500 | 127 | 343 | 1226 | 546 | 481 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
| 600 | 154 | 413 | 1394 | 556 | 546 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
| 700 | 165 | 478 | 1534 | 556 | 546 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
| 800 | 190 | 525 | 1159 | 556 | 546 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
| 900 | 203 | 585 | 1748 | 706 | 617 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 38-39 |
| 1000 | 216 | 640 | 1805 | 706 | 632 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
| 1200 | 254 | 755 | 2035 | 706 | 632 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
